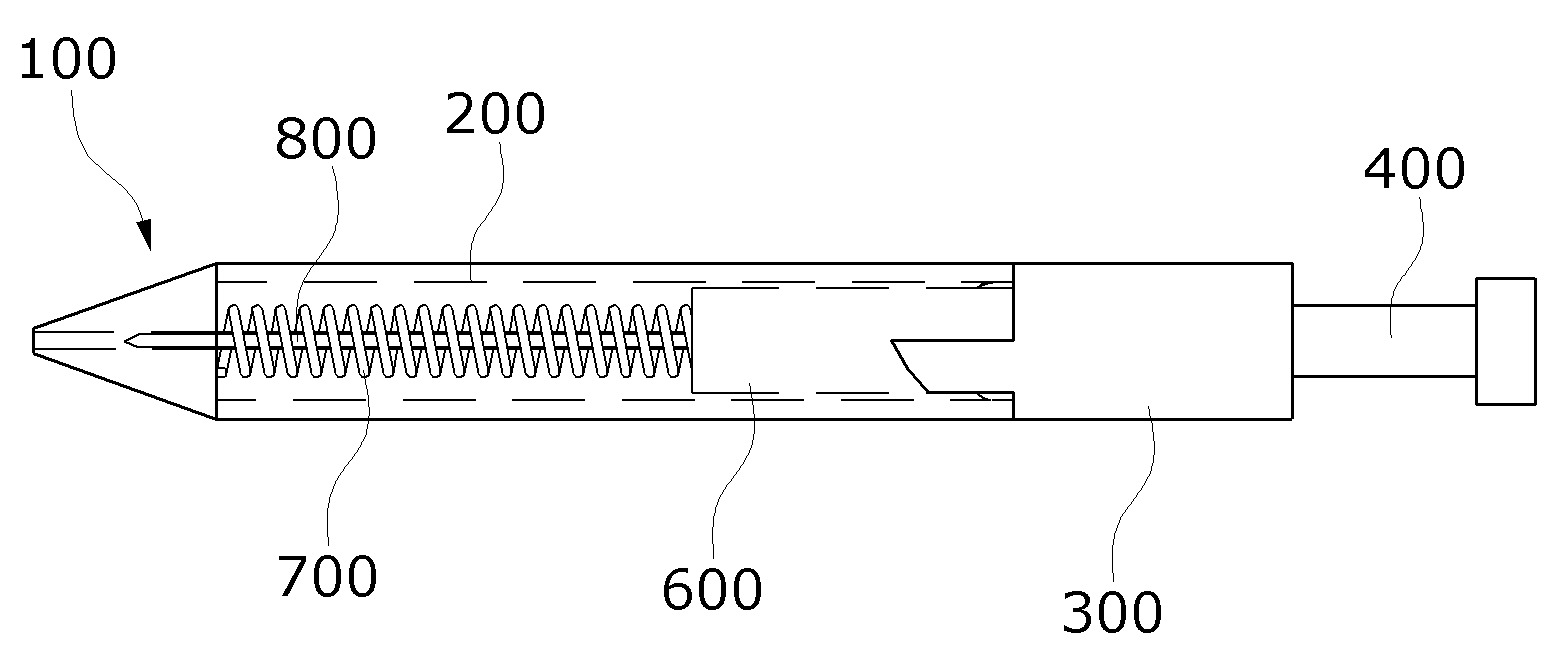

본 발명은 자동으로 바늘이 후진하는 식모기에 관한 것으로서, 중공형상으로 일 단에 장착부가 형성되고 타 단에는 노즐 구멍이 형성되는 케이스; 중공형상으로 상기 케이스의 장착부에 결합되고, 일 단에는 고정 가이드부가 형성되며, 타 단에는 단턱부가 형성되는 고정 부재; 상기 고정 부재의 단턱부에 바늘 지지홈이 구비된 일 단이 배치되고, 타 단은 외부에 배치되며, 전・후진 작동하는 푸쉬 부재; 상기 고정 부재의 내부에 배치되고 상기 푸쉬 부재의 작동시 연동작동하는 연결 부재; 상기 케이스의 내부에 배치되고, 상기 푸쉬 부재의 작동시 연동작동되며, 중앙에는 바늘 고정공이 형성된 격벽이 형성되고, 타 단에는 이동 가이드부가 형성되는 이동 부재; 상기 이동 부재의 격벽을 기준으로 양측에 제1, 2 스프링이 각각 배치되고, 상기 푸쉬 부재의 가압시 이동 부재를 노즐 구멍 방향으로 이동시키며, 상기 이동 부재가 푸쉬 방향으로 이동시 푸쉬 부재와 이동 부재를 윈위치시키는 탄성 부재; 상기 푸쉬 부재의 바늘 지지홈과 이동 부재의 바늘 고정공을 통해 고정되는 식모 바늘;을 포함한다.
