Registered Electron emission structure and X-ray tube containing same

전자 방출 구조체 및 이를 포함하는 엑스선 튜브
이미지 확대
Inventors
Application No.
10-2020-0139137 (2020.10.26) KIPRIS
Publication No.
10-2021-0060312 (2021.05.26)
Registration No.
10-2417714-0000 (2022.07.01)
Country
KOREA
Project Code
19JB1500, Development of Fluoroscopic Imaging System Using Fast and Variable Frame Rated Digital X-ray Sources, Yoon-Ho Song
19JB1700, Development of New Concept-Digital X-ray Sources and Their Application to Next Generation-Dedicated (No Compression, No Pain) Breast CT Technology , Yoon-Ho Song
19PB1800, Development of innovative technology of high-power, high-speed digital-modulatory x-ray tubes with nano cold cathodes, Yoon-Ho Song
19ZB1200, Development of Core Technologies for Implantable Active Devices, Lee Jeong Ik
Abstract

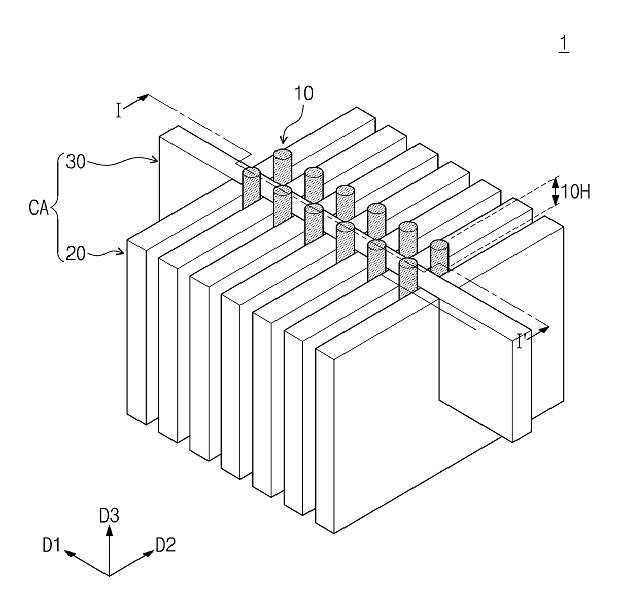

본 발명의 실시예들에 따른 전자 방출 구조체는 캐소드 전극, 및 상기 캐소드 전극 내에 제공되는 실(yarn) 형상의 전자 방출 얀들을 포함한다. 상기 캐소드 전극은 제1 방향을 따라서 이격하는 복수개의 제1 도전 패널들, 및 상기 제1 방향을 따라서, 상기 제1 도전 패널들을 가로 지르는 적어도 하나의 제2 도전 패널을 포함한다. 상기 제1 도전 패널들의 각각은 상부에 적어도 하나의 홈(groove)을 포함한다. 상기 제2 도전 패널은 상기 제1 도전 패널들의 각각의 상기 홈에 끼워진다. 상기 전자 방출 얀들은 상기 제1 도전 패널들 사이에 각각 제공된다. 상기 전자 방출 얀들의 각각은 상기 제2 도전 패널과 접촉한다. 상기 전자 방출 얀들의 각각은 상기 제1 도전 패널들 중 인접한 한 쌍의 제1 도전 패널들 및 상기 제2 도전 패널에 의해 기계적으로 고정된다.
Family

패밀리 특허 목록
Status Patent Country KIPRIS
Registered Electron emission structure and X-ray tube containing same KOREA KIPRIS
Registered Electron emission structure and X-ray tube containing same KOREA KIPRIS
Registered Electron emission structure and X-ray tube containing same KOREA KIPRIS
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME GERMANY
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME GERMANY
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME GERMANY
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME GERMANY
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME UNITED STATES
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME UNITED STATES
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME UNITED STATES
Registered ELECTRON EMISSION STRUCTURE AND X-RAY TUBE INCLUDING THE SAME UNITED STATES
