Registered LINEAR POWER REGULATORS TO PREVENT EXCESSIVE INRUSH CURRENT
- Inventors
- Jang Seunghyun, Kong Sunwoo, Jeehoon Park, Kim Kwang Seon, Lee Hui Dong
- Application No.
- 10-2020-0011078 (2020.01.30) KIPRIS
- Publication No.
- 10-2021-0097414 (2021.08.09)
- Registration No.
- 10-2457501-0000 (2022.10.18)
- Country
- KOREA
- Project Code
- 19HH3200, Development on millimeter-wave beamforming IC for 5G mobile communication, Kim Kwang Seon
- Abstract

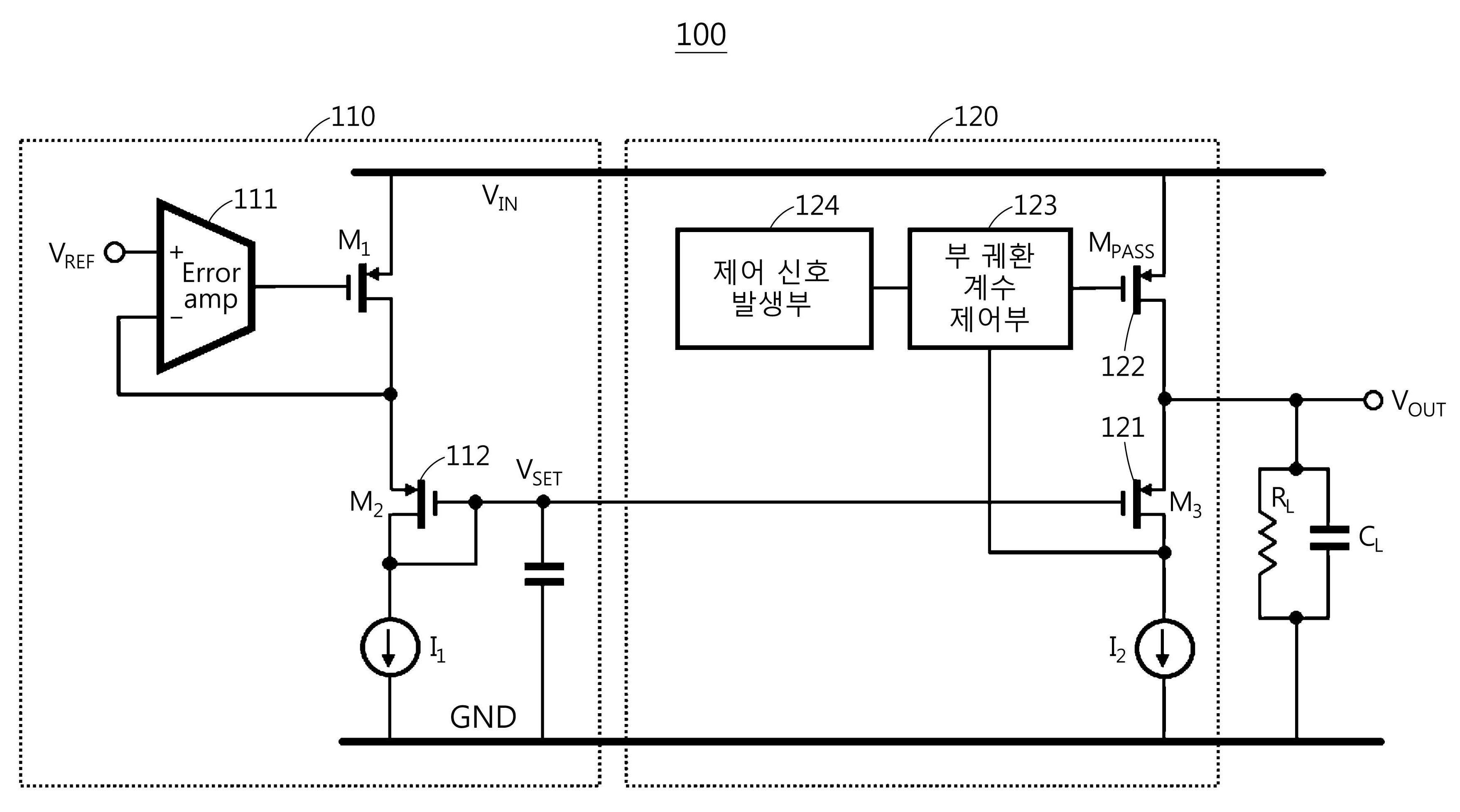

- 과도한 인러쉬 전류를 방지하기 위한 선형 전원 레귤레이터가 개시된다. 선형 전원 레귤레이터는 외부로부터 인가 받은 기준 전압 신호에 따라 상기 레귤레이터의 출력 전압을 결정하는 소스-팔로어; 상기 소스-팔로어의 소스단에 연결되며, 상기 레귤레이터의 부하에 전류를 공급하는 패스-트랜지스터; 상기 소스-팔로어의 드레인 단자와 상기 패스-트랜지스터의 게이트를 연결하여 구성되는 부궤환(negative feedback) 루프; 및 상기 소스-팔로어의 드레인 단자와 상기 패스-트랜지스터의 게이트 사이에 배치되며, 상기 부궤환 루프의 부궤환 계수를 제어하는 부궤환 계수 제어부를 포함하고, 상기 부궤환 계수 제어부는, 전원 신호가 상기 레귤레이터에 인가된 시점을 기준으로 시간의 경과에 따라 상기 부궤환 루프의 부궤환 계수를 변경할 수 있다.
