등록 에어 스크린 디텍터 장치

에어 스크린 디텍터 장치
이미지 확대
발명자
한상필, 박재규, 송민협, 김성일
출원번호
10-2021-0008113 (2021.01.20)
공개번호
10-2021-0008113 (2021.01.20)
등록번호
10-2400513-0000 (2022.05.17)
출원국
대한민국
협약과제
20HB2100, 멀티밴드 신호전송을 위한 다중 광채널 발생/조형 기술 개발, 송민협
초록

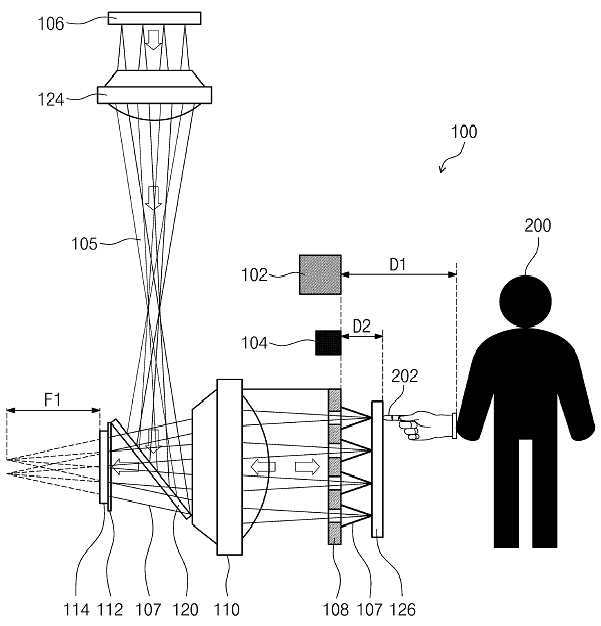

본 발명은 에어 스크린 디텍터 장치를 개시한다. 그의 장치는 가시 광을 사용하여 에어 스크린 이미지를 표시하는 디스플레이, 상기 디스플레이 상에 배치되는 적외선 광원, 상기 디스플레이 및 상기 적외선 광원의 일측에 배치되고, 상기 적외선 광원의 타측의 손가락에서 반사되는 상기 적외선 광을 수신하는 적외선 이미지 센서, 상기 적외선 이미지 센서 및 상기 적외선 광원 사이에 배치되어 상기 적외선 광을 상기 적외선 이미지 센서에 제공하는 제 1 다초점 렌즈, 그리고 상기 제 1 다초점 렌즈와 상기 적외선 이미지 센서 사이에 배치되는 가시 광 필터를 포함한다.
패밀리

패밀리 특허 목록
구분 특허 출원국 KIPRIS
등록 에어 스크린 디텍터 장치 및 그 제조방법 미국
