Registered VERTICAL RADIATION PATTERN CONTROL ANTENNA FOR UNMAND VEHICLE

무인 이동체 적용을 위한 전방향성 수직빔 방향 제어 안테나
이미지 확대
Inventors
Juderk Park, Jeong Hoon, Lee Chang Won, Choi Byeong Cheol, Ruy Jae Hong
Application No.
10-2021-0016893 (2021.02.05) KIPRIS
Publication No.
10-2022-0113108 (2022.08.12)
Registration No.
10-2535406-0000 (2023.05.17)
Country
KOREA
Project Code
20VR1500, Development of IoT based real-time Blue-green Algae Monitoring System, Choi Byeong Cheol
Abstract

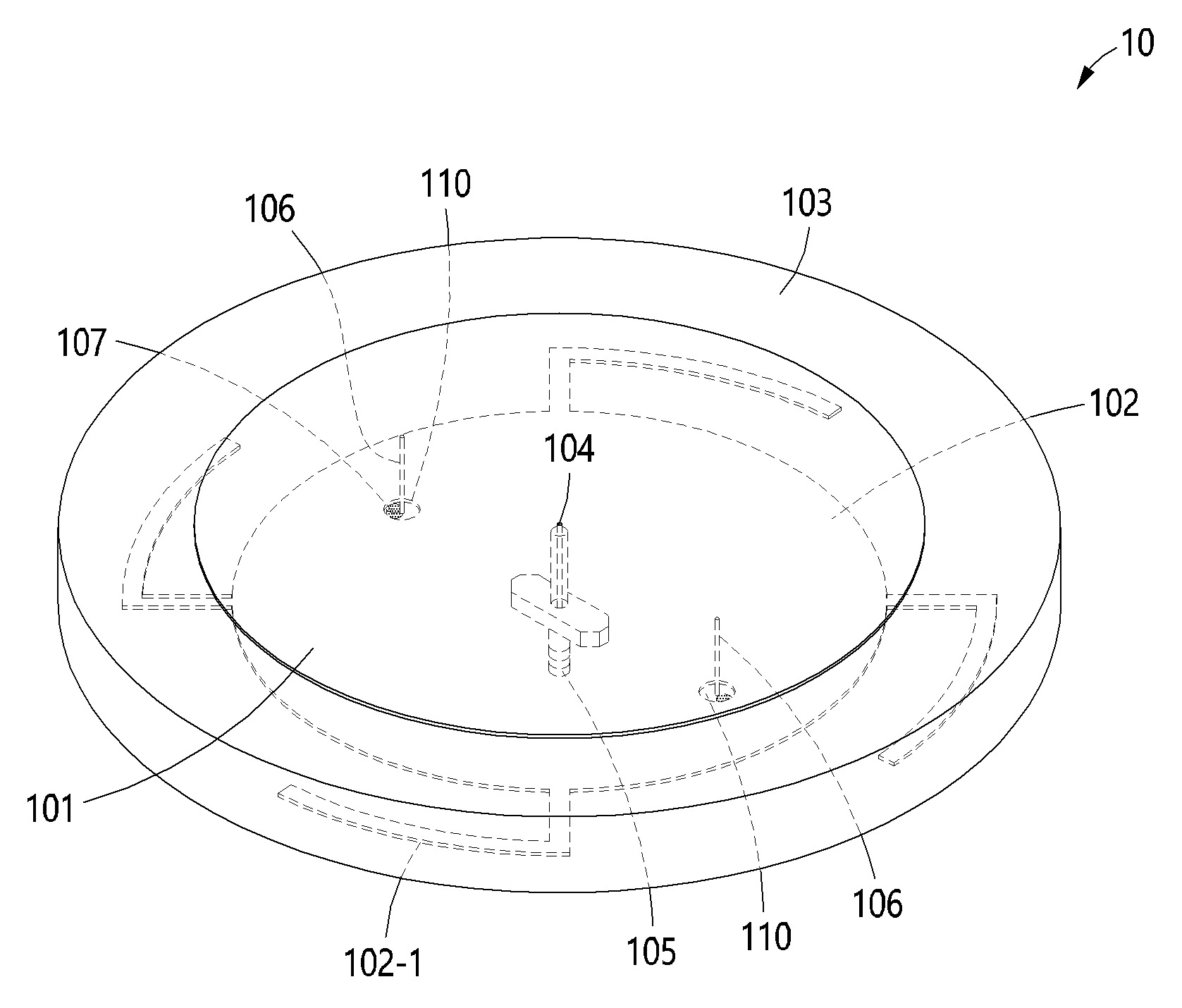

무인 이동체를 위한 전방향성 수직빔 방향 제어 안테나가 개시된다. 일 실시예에 따른 전방향성 수직빔 방향 제어를 위한 안테나는 유전체; 상기 유전체의 상면 상에 인쇄되는 방사부; 상기 유전체의 하면 상에 인쇄되는 접지면; 상기 접지면의 둘레를 따라 인쇄되는 전송 선로; 상기 방사부의 중심으로부터 상기 접지면을 향하는 방향으로 상기 유전체를 관통하여 연장되는 급전 선로; 상기 급전 선로를 기준으로 일정 거리 떨어진 상기 방사부에서의 위치로부터 상기 접지면을 향하는 방향으로 유전체를 관통하여 상기 접지면까지 연장되며, 일단이 상기 방사부에 연결되고 타단이 상기 접지면에 형성된 쓰루홀에 위치하는 단락 선로; 및 상기 쓰루홀의 중심과 상기 쓰루홀의 둘레 사이에 위치하며, 일단이 상기 단락 선로의 타단에 연결되고 타단이 상기 쓰루홀의 둘레에 연결되는 개폐 스위치 소자를 포함할 수 있다.
KSP Keywords
Pattern Control, Radiation Pattern
