Registered 교류 전력 시스템에서 절연체-금속 전이에 의해 발생되는 불연속 점프 전류 차단기

교류 전력 시스템에서 절연체-금속 전이에 의해 발생되는 불연속 점프 전류 차단기
이미지 확대
Inventors
김현탁, 노태문
Application No.
10-2021-0154171 (2021.11.10)
Publication No.
10-2458039 (2022.10.19)
Registration No.
10-2458039-0000 (2022.10.19)
Country
KOREA
Project Code
21HB1500, Basic technology on abrupt discharging devices with low voltage switching for portable terminals, Roh Tae Moon
Abstract

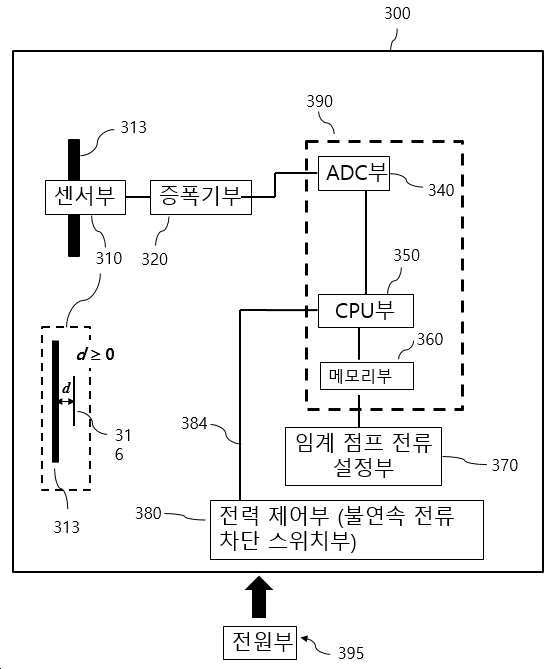

본 발명은, 두 전극 사이에 비선형 전기적 특성을 내는 절연성 물질을 갖는 교류 전력 시스템에서, 절연체-금속 전이가 발생하는 불연속 점프 전류를 관측하여 교류 전력을 차단하는 불연속 점프 전류 차단기의 개발에 관한 것으로, 본 발명의 불연속 점프 전류 차단기는 불연속 점프 전류의 크기를 설정하는 설정부와 교류 전력 도선에 나란하며 이격거리 d≥0 에 위치하고 교류 전력의 전자파를 측정하는 금속도선(등록특허 제10-1981640호)을 포함하는 센서부와 금속도선의 아날로그 신호를 증폭하는 증폭기부와 증폭된 아날로그 신호를 디지털로 변환하는 아날로그-디지털 컨버터부와 상기 시스템을 구동하는 프로그램을 포함하는 메모리를 포함하는 마이크로콘트롤러부와 불연속 점프 전류를 차단하는 전력 차단부로 구성되는 것을 특징으로 한다.
KSP Keywords
AC Power, Ac power system, Discontinuous jump, Power system, insulator-metal transition
