Registered In-phase/Quadrature-phase generating device and phase shift device using the same
- Inventors
- Jinsek Park, Chang Dong Pil, Lim Jun Han, Lee Byoung-Sun, Seong Mo Moon
- Application No.
- 10-2022-0053411 (2022.04.29) KIPRIS
- Publication No.
- 10-2023-0153696 (2023.11.07)
- Registration No.
- 10-2675358-0000 (2024.06.11)
- Country
- KOREA
- Project Code
- 21HH1900, Development of Core Technology for Satellite Payload, Chang Dong Pil
- Abstract

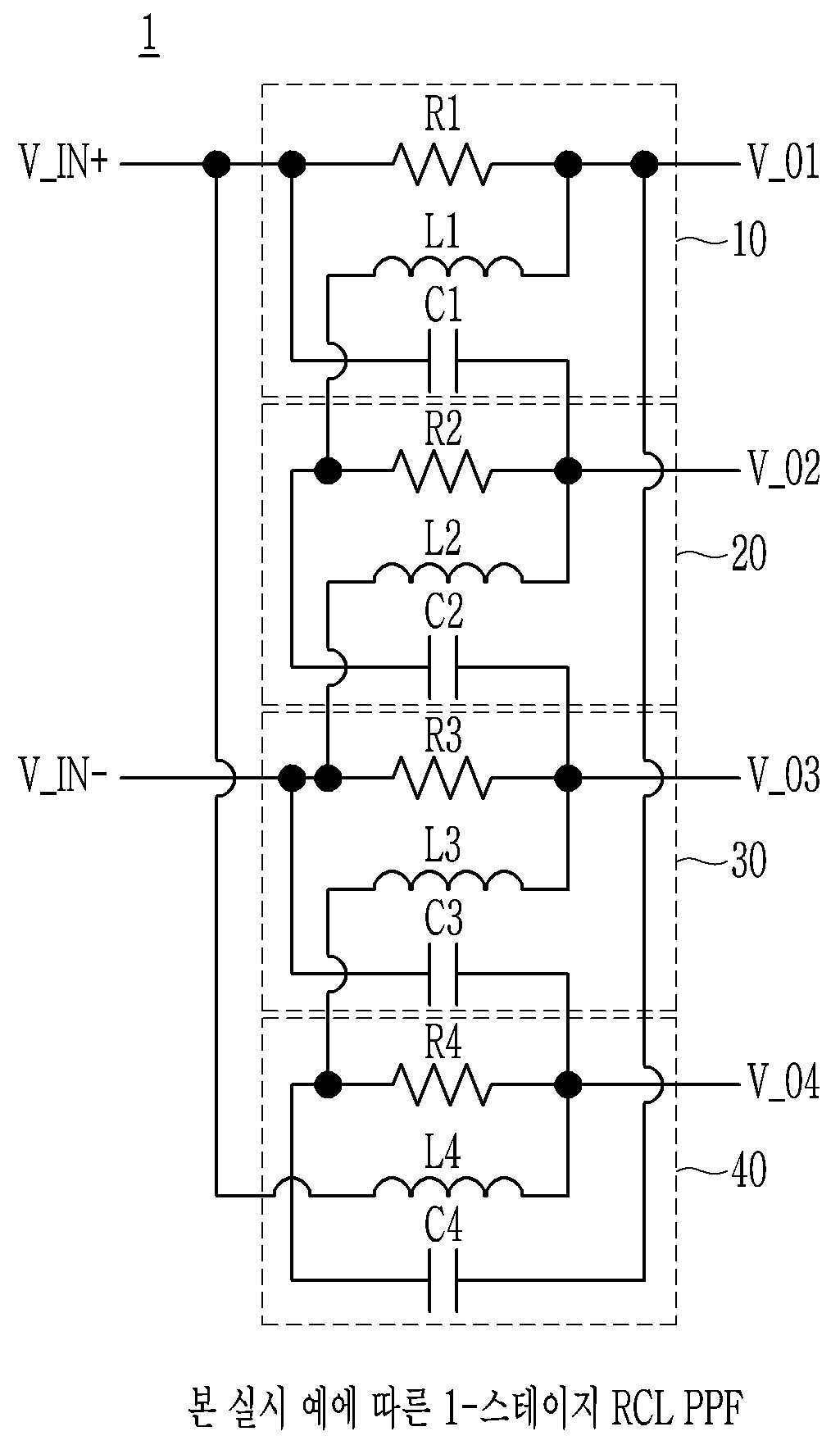

- I/Q 신호 발생 장치 및 이를 이용한 위상 천이 장치가 제공된다. I/Q 신호 발생 장치는 일단이 제1 입력 단자에 연결되고 타단이 제1 출력 단자에 연결되는 제1 공진 회로 및 일단이 제1 공진 회로의 타단 또는 제2 입력 단자에 연결되며, 타단이 제2 출력 단자에 연결되는 제2 공진 회로를 포함한다. 제1 공진 회로와 제2 공진 회로는 각각, 저항과, 저항에 병렬로 연결된 캐패시터 그리고 저항과 캐패시터 사이에 크로스 형태로 연결되는 인덕터를 포함한다.
- KSP Keywords
- In-phase, Phase shift
